دال بتنی یکی از اجزای اصلی و حیاتی در سازه‌های ساختمانی به‌شمار می‌رود که به‌صورت یک صفحه‌ی تخت و افقی از بتن مسلح اجرا می‌شود. این نوع سازه بیشتر برای ایجاد سقف‌ها و کف‌ها مورد استفاده قرار می‌گیرد و نقش مهمی در انتقال بارهای عمودی به تیرها و ستون‌ها دارد. دال‌های بتنی نه‌تنها به استحکام و دوام ساختمان کمک می‌کنند، بلکه به‌دلیل مقاومت بالا در برابر فشار و آتش‌سوزی، در پروژه‌های عمرانی، صنعتی و مسکونی کاربرد گسترده‌ای دارند. در ادامه به بررسی انواع دال و کاربردهای متنوع آن در ساختمان‌سازی خواهیم پرداخت.
دال بتنی چیست و چه نقشی در سازه دارد؟
در سازه‌های امروزی، یکی از اجزای اصلی در انتقال بارهای عمودی، چیزی نیست جز سقف‌های صلبی که بین طبقات قرار می‌گیرند. این عناصر افقی بارهای زنده و مرده را تحمل کرده و به تیرها و ستون‌ها منتقل می‌کنند. در همین میان، یکی از شناخته‌شده‌ترین روش‌ها برای ساخت این اجزا، استفاده از «دال بتنی» است. این عضو افقی، عموما به‌صورت صفحه‌ای نازک با ضخامت ثابت طراحی می‌شود و بسته به نوع و موقعیت، می‌تواند نقش باربر اصلی یا مکمل را ایفا کند.
کارکرد اصلی این نوع سقف‌ها نه فقط تحمل وزن و انتقال نیروها به ستون‌ها و دیوارها، بلکه حفظ یکپارچگی سازه، مقابله با لرزش‌ها و کنترل تغییر شکل‌ها در برابر بارهای غیرمتمرکز است. دال بتنی سقف معمولا بخشی از سیستم دیافراگم افقی ساختمان نیز محسوب می‌شود که در برابر بارهای جانبی (مثل زلزله یا باد) اهمیت پیدا می‌کند.
انواع دال بتنی از نظر اجرا و کاربرد
در دنیای مهندسی، بسته به شرایط معماری، بارگذاری و امکانات اجرایی، انواع مختلفی از این دال‌ها مورد استفاده قرار می‌گیرد. شناخت این انواع به انتخاب صحیح و اقتصادی کمک زیادی می‌کند.
دال یک‌طرفه
در این نوع، بارهای وارده فقط در یک جهت منتقل می‌شوند. این سیستم زمانی کاربرد دارد که نسبت طول به عرض دهانه زیاد باشد (بیش از ۲). در چنین حالتی، آرماتورگذاری نیز عمدتا در جهت کوتاه انجام می‌گیرد.
دال دوطرفه
در این حالت، بارها به‌صورت همزمان در دو جهت توزیع شده و به تکیه‌گاه‌ها منتقل می‌شوند. این نوع برای پلان‌هایی با دهانه نزدیک به مربع مناسب‌تر است. از مزایای آن می‌توان به کاهش ضخامت، توزیع بهتر نیروها و ایجاد انعطاف بیشتر در معماری اشاره کرد.
دال مجوف (هالو بلاک، یوبوت، وافل)
وقتی نیاز به کاهش وزن دال و صرفه‌جویی در مصالح باشد، از سیستم‌های مجوف استفاده می‌شود. در این سیستم‌ها، بخشی از حجم بتن به‌صورت حفره‌ای حذف می‌شود. این کار باعث کاهش بار مرده و هزینه‌های سازه‌ای می‌شود، بدون اینکه مقاومت فشاری یا عملکرد کلی دال کاهش یابد.
انواع پرکاربرد آن عبارت‌اند از:
هالو بلاک: استفاده از بلوک‌های توخالی بین تیرچه‌ها
یوبوت: قالب‌های پلاستیکی مدولار
وافل: ایجاد شبکه‌ای از قالب‌ها که فرم مشبک تولید می‌کند
دال پیش‌تنیده و پس‌تنیده
این دو سیستم برای ایجاد مقاومت بیشتر در دهانه‌های بلند به کار می‌روند. در نوع پیش‌تنیده، تنش وارد بر کابل‌ها قبل از بتن‌ریزی اعمال می‌شود؛ درحالی‌که در نوع پس‌تنیده، این کار بعد از گیرش بتن انجام می‌گیرد. نتیجه این تکنولوژی، دالی باریک‌تر، سبک‌تر و بدون ترک‌خوردگی است.
دال پیش‌ساخته
در برخی پروژه‌ها، اجرای بتن‌ریزی در محل امکان‌پذیر نیست یا زمان اهمیت بالایی دارد. در این حالت، قطعات دال در کارخانه تولید و در محل نصب می‌شوند. این روش سرعت اجرا را بالا برده و وابستگی به شرایط جوی را کاهش می‌دهد.
اجزای تشکیل‌دهنده دال بتنی
برای شناخت بهتر عملکرد این نوع سقف‌ها، باید اجزای اصلی آن را شناخت:
بتن: اصلی‌ترین ماده سازه‌ای دال که فشار را تحمل می‌کند. ترکیبی از سیمان، شن، ماسه و آب است.
آرماتور: میلگردهای فولادی که وظیفه تحمل کشش را دارند. آرماتورگذاری بر اساس نوع دال و جهت انتقال نیرو تعیین می‌شود.
قالب‌بندی: ساختاری موقت برای نگهداری بتن تازه تا زمان گیرش. قالب باید مقاوم، دقیق و بدون تغییر شکل باشد.
مراحل اجرای دال بتنی در ساختمان
اجرای صحیح این دال‌ها نیازمند رعایت مراحل فنی و نظارت مهندسی است. هر اشتباه در این مسیر می‌تواند منجر به ترک، تغییر شکل یا حتی شکست سقف شود.
- آماده‌سازی بستر و تکیه‌گاه‌ها
- قالب‌بندی دقیق و تراز
- نصب آرماتورها طبق نقشه اجرایی
- نصب ساپورت‌ها و شمع‌بندی مناسب
- ریختن بتن تازه با ویبره مناسب
- عمل‌آوری بتن (Curing)
- باز کردن قالب بعد از رسیدن مقاومت لازم
کاربردهای دال در پروژه‌های عمرانی و ساختمانی
از جمله کاربردهای این دال‌ها در پروژه‌های عمرانی و ساختمانی عبارت‌اند از:
۱. ساختمان‌های مسکونی و تجاری
در ساختمان‌های چندطبقه، این دال‌ها به‌عنوان عنصر اصلی در ایجاد سقف بین طبقات استفاده می‌شوند. مقاومت بالا، امکان طراحی دهانه‌های باز و عایق بودن از جمله دلایل استفاده در این نوع سازه‌هاست.
۲. پارکینگ‌های طبقاتی
در پارکینگ‌هایی با بار ترافیکی بالا، دال‌ها باید در برابر بارهای چرخشی و لرزش مقاومت مناسبی داشته باشند. اجرای دال ضخیم یا مجوف در این نوع پروژه‌ها باعث افزایش ایمنی و کاهش ارتعاشات می‌شود.

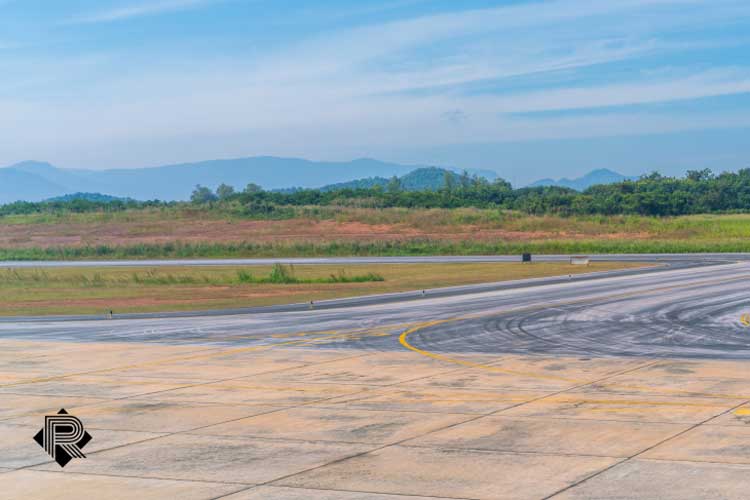

۳. باند فرودگاه
باندهای فرودگاه نیاز به سطحی کاملا یکنواخت، مقاوم در برابر بار دینامیکی و با دوام بالا دارند. دال‌ها در این بخش با طراحی ویژه‌ای اجرا می‌شوند تا وزن هواپیماها را بدون ترک و نشست تحمل کنند.
۴. ایستگاه‌های قطار و مترو
در سکوها و کف‌سازی ایستگاه‌ها، استفاده از دال‌ها باعث ایجاد سطحی مقاوم و ایمن برای تردد مسافران و عبور قطار می‌شود. این دال‌ها معمولا به‌گونه‌ای طراحی می‌شوند که ارتعاشات ناشی از عبور قطار را جذب کنند.
۵. محوطه‌سازی و کف‌سازی صنعتی
در پروژه‌های صنعتی یا سوله‌ها، دال‌ها به‌عنوان کف‌هایی مقاوم در برابر فشار ماشین‌آلات سنگین یا حرکت لیفتراک‌ها به‌کار می‌روند. اجرای دقیق این دال‌ها تضمین‌کننده دوام و عملکرد درازمدت کف کارگاه یا کارخانه است.
۶. پل‌ها و تونل‌ها
در ساخت عرشه پل یا سقف تونل‌ها، از دال‌های بتن مسلح یا پیش‌تنیده استفاده می‌شود. این دال‌ها باید در برابر بارگذاری زیاد، تنش‌های محیطی و تغییرات دمایی عملکرد مناسبی داشته باشند.
مزایای استفاده از دال نسبت به سایر سیستم‌های سقف
این سقف‌ها با وجود وزن نسبتا زیاد، مزایای فنی و اقتصادی قابل توجهی دارند:
- یکپارچگی سازه‌ای
- عملکرد بهتر در برابر زلزله و نیروهای جانبی
- عایق صوتی و حرارتی خوب
- امکان اجرای دهانه‌های بزرگ بدون تیر میانی
- سطح صاف برای نصب سقف کاذب یا نورپردازی
- دوام و طول عمر بسیار بالا
در بسیاری از پروژه‌ها، با محاسبه قیمت دال بتنی و مقایسه با سقف‌های دیگر، مشخص می‌شود که این روش در بلندمدت کاملا اقتصادی است.
محدودیت‌ها و چالش‌های اجرای دال
با وجود تمام مزایایی که این نوع سقف‌ها دارند، اجرای آن‌ها با چالش‌هایی نیز همراه است که نمی‌توان از آن‌ها چشم‌پوشی کرد.
یکی از اصلی‌ترین چالش‌ها، وزن بالای این سیستم نسبت به سقف‌های سبک‌تر مانند کامپوزیت یا چوب است؛ موضوعی که ممکن است در طراحی سازه‌های سبک یا مقاوم‌سازی محدودیت‌هایی ایجاد کند.
همچنین، نیاز به قالب‌بندی دقیق و اجرای حرفه‌ای از دیگر چالش‌های مهم محسوب می‌شود. کوچک‌ترین اشتباه در قالب‌بندی می‌تواند منجر به انحراف در تراز کف یا مشکلات سازه‌ای شود.
یکی دیگر از نگرانی‌ها، احتمال ترک‌خوردگی بتن در صورت اجرای نامناسب است. این ترک‌ها ممکن است به‌مرور زمان گسترش یافته و عملکرد سازه‌ای سقف را تحت تاثیر قرار دهند.
زمان‌بر بودن اجرای دال درجا نیز به‌خصوص در پروژه‌هایی با محدودیت زمانی، یکی از دغدغه‌های اصلی پیمانکاران است. در مقایسه با سیستم‌های پیش‌ساخته، زمان اجرا در این روش به‌مراتب بیشتر است.
در نهایت، باید به وابستگی شدید اجرای دال به شرایط جوی اشاره کرد. در هوای بسیار سرد یا گرم، کیفیت بتن‌ریزی ممکن است کاهش یابد و نیاز به تمهیدات خاص داشته باشد.
نکات فنی و اجرایی مهم در طراحی و اجرای دال
برای دستیابی به نتیجه‌ای با کیفیت بالا، رعایت نکات فنی زیر الزامی است:
- استفاده از بتن با مقاومت مناسب و طرح اختلاط علمی
- رعایت کاور مناسب روی آرماتورها
- کنترل ضخامت دال بر اساس بارگذاری واقعی
- جلوگیری از بارگذاری زودهنگام
- نظارت دقیق در عمل‌آوری بتن
- بررسی وضعیت قالب‌ها از نظر نشت، خم‌شدگی یا واژگونی
جدول زیر نمونه‌ای از ضخامت پیشنهادی دال در دهانه‌های مختلف را نشان می‌دهد:
| دهانه (متر) | ضخامت دال یک‌طرفه (سانتی‌متر) | ضخامت دال دوطرفه (سانتی‌متر) |
| ۲.۵ | ۱۲ | ۱۰ |
| ۳.۵ | ۱۵ | ۱۳ |
| ۴.۵ | ۲۰ | ۱۶ |
| ۵.۵ | ۲۵ | ۲۰ |
کاربرد دال در سازه‌های خاص
در پروژه‌هایی با نیازهای خاص، نقش این دال‌ها دوچندان می‌شود. مثلا:
- پارکینگ‌های طبقاتی: نیاز به تحمل بارهای سنگین چرخشی خودرو
- ساختمان‌های صنعتی: مقاومت در برابر لرزش‌های ماشین‌آلات
- سازه‌های مرتفع: عملکرد سازه‌ای یکپارچه و کنترل تغییر شکل
- پل‌ها: استفاده از دال با ابعاد خاص و تقویت‌شده برای عبور وسایل سنگین
در برخی موارد نیز استفاده از ترکیب مصالح مانند فولاد و بتن، کارایی سیستم را افزایش می‌دهد. به‌عنوان نمونه، در پروژه‌هایی با عبور وسایل نقلیه سنگین، در نظر گرفتن ابعاد نیوجرسی بتنی و تنش‌های وارده به کف، برای طراحی دقیق‌تر دال ضروری است.
مقایسه دال‌ها با سقف کامپوزیت و تیرچه‌بلوک
در این بخش به یکی از مهم‌ترین سؤالات سازندگان پاسخ داده می‌شود: کدام سقف بهتر است؟
نقاط قوت سقف دال نسبت به سایر گزینه‌ها:
- مقاومت بیشتر در برابر لرزش
- اجرای یکنواخت‌تر
- عملکرد بهتر در دهانه‌های بزرگ
- ظرفیت باربری بالاتر
اما باید به این نکات هم توجه کرد:
- تیرچه‌بلوک سبک‌تر است و هزینه اجرای کمتری دارد
- سقف کامپوزیت سرعت اجرای بالاتری دارد
- سقف دال نیازمند نیروی اجرایی متخصص‌تری است
- در نهایت، انتخاب سیستم سقف بستگی به موقعیت پروژه، بودجه، نیاز سازه‌ای و شرایط زمان‌بندی دارد.
تصمیم‌گیری مهندسی در انتخاب نوع سقف
انتخاب سقف مناسب در پروژه‌ها، تصمیمی فنی و اقتصادی است. نمی‌توان نسخه واحدی برای همه پروژه‌ها پیچید. اما اگر دوام، استحکام و یکپارچگی برایتان اولویت دارد، قطعاً دال بتنی گزینه‌ای قابل اتکا خواهد بود. از طرف دیگر، اگر زمان اجرای کوتاه یا بودجه محدودی دارید، ممکن است سقف‌های ترکیبی برایتان مقرون‌به‌صرفه‌تر باشند.
سوالات متداول
۱. ضخامت استاندارد دال‌ها چقدر است؟
بسته به دهانه، نوع کاربری و نوع دال متفاوت است. اما معمولاً بین ۱۲ تا ۲۵ سانتی‌متر است.
۲. آیا امکان حذف تیر در سقف‌های دالی وجود دارد؟
بله، در دال‌های تخت یا مجوف می‌توان دهانه‌های بدون تیر اجرا کرد، ولی نیازمند طراحی دقیق است.
۳. دال‌های یوبوت چقدر در کاهش وزن مؤثرند؟
در برخی موارد، تا ۳۰٪ وزن دال کاهش پیدا می‌کند که اثر زیادی بر کاهش ابعاد سایر اجزای سازه دارد.
۴. هزینه اجرای دال چطور محاسبه می‌شود؟
هزینه شامل قالب‌بندی، بتن، میلگرد، نیروی انسانی و مصالح مصرفی است. برای اطلاع دقیق‌تر می‌توانید به شرکت‌های ساختمانی معتبر مراجعه کرده و قیمت دال بتنی روز را استعلام کنید.
۵. آیا می‌توان از این سقف در مناطق زلزله‌خیز استفاده کرد؟
بله، اتفاقاً به‌دلیل یکپارچگی بالا، عملکرد خوبی در برابر زلزله دارد، البته طراحی دقیق الزامی است.
