روشهای الکتروشیمیایی جلوگیری از خوردگی میلگرد بتن با عبور جریان الکتریکی کنترلشده، واکنشهای خوردگی فولاد را متوقف یا کند میکنند یا محیط اطراف میلگرد را به شرایط ایمن برمیگردانند. چهار روش اصلی عبارتاند از: حفاظت کاتدی با جریان اعمالی (ICCP)، حفاظت کاتدی با آند فداشونده (گالوانیک)، استخراج الکتروشیمیایی کلرید (ECE) و قلیاییسازی مجدد الکتروشیمیایی. انتخاب روش درست به علت خوردگی (کلرید یا کربناسیون)، شرایط سازه و بودجه بستگی دارد.
خوردگی میلگرد در بتن چگونه رخ میدهد؟
بتن سالم محیطی بسیار قلیایی دارد (pH حدود ۱۲٫۵ تا ۱۳٫۵). در این شرایط، لایهی نازکی از اکسید روی سطح فولاد ایجاد میشود که آن را از خوردگی محافظت میکند و به آن «لایهی روئین» میگویند. خوردگی میلگرد یک فرایند الکتروشیمیایی است؛ یعنی روی همان فولاد، بخشهایی نقش آند (انحلال آهن) و بخشهایی نقش کاتد (مصرف اکسیژن) را بازی میکنند و بتن مانند الکترولیت عمل میکند. حفاظت الکتروشیمیایی دقیقاً در همین فرایند دخالت میکند.
نقش کلرید
یون کلرید حاصل از آب دریا، نمکهای یخزدا یا مصالح آلوده به نفوذ در بتن، لایهی روئین را میشکند. خوردگی ناشی از کلرید معمولاً موضعی (حفرهای) و سریع است. مقدار آستانهی کلرید بسته به نوع سیمان، رطوبت و کیفیت بتن متفاوت است.
نقش کربناسیون
نفوذ دیاکسید کربن هوا به بتن، pH را کاهش میدهد. وقتی جبههی کربناسیون به میلگرد برسد و pH به کمتر از حدود ۱۰ افت کند، لایهی روئین ناپایدار میشود و خوردگی بهصورت یکنواختتر شروع میشود.

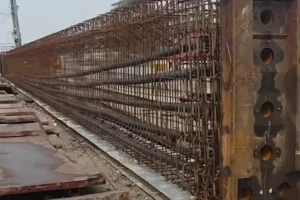

زنگ آهن حجمی چند برابر فولاد سالم دارد، به همین دلیل باعث ترک، پوستهشدن و در نهایت ریزش پوشش بتن میشود. علاوه بر این، ضخامت پوشش بتن روی میلگرد، نسبت آب به سیمان و تراکم بتن، مهمترین عوامل پیشگیری در مرحلهی ساختاند؛ برای نمونهای از مشخصاتی که در قطعات پیشساخته کنترل میشود، صفحهی ابعاد نیوجرسی بتنی را ببینید.
انواع روشهای الکتروشیمیایی جلوگیری از خوردگی
| روش | هدف | مناسب برای |
| حفاظت کاتدی با جریان اعمالی (ICCP) | متوقف کردن خوردگی با تغذیهی جریان مستقیم | سازههای ساحلی، پلها، پارکینگها |
| حفاظت کاتدی با آند فداشونده | کاهش خوردگی بدون منبع تغذیه | ترمیم موضعی، محیطهای با شدت متوسط |
| استخراج الکتروشیمیایی کلرید (ECE) | خارج کردن کلرید از بتن | بتن آلوده به کلرید بدون آسیب ساختاری جدی |
| قلیاییسازی مجدد | بازگرداندن pH بتن کربناته | بتن کربناته با میلگرد هنوز سالم |
حفاظت کاتدی با جریان اعمالی (ICCP)
در این روش، آندهای بادوام (معمولاً مش یا نوار تیتانیوم با پوشش اکسید فلزات مخلوط، یا پوششهای رسانا) روی سطح یا داخل بتن نصب میشوند و از طریق یک یکسوکننده (رکتیفایر) جریان مستقیم با ولتاژ پایین به میلگرد داده میشود. میلگرد در این حالت به کاتد تبدیل میشود و انحلال آهن بهشدت کاهش مییابد. معیار متداول موفقیت، افت حداقل ۱۰۰ میلیولت در پتانسیل میلگرد پس از قطع جریان است (طبق استاندارد EN ISO 12696؛ استاندارد NACE/AMPP SP0290 نیز برای همین منظور کاربرد دارد).
حتماً، طبیعیتر میشود اگر جمله را اینطور بنویسیم:
عرشهی پلها، پایهی اسکلهها، پارکینگهای طبقاتی و پروژههایی که نیاز به قیمت دال بتنی دارند و در معرض کلرید هستند، از رایجترین موارد استفاده از این روش به شمار میروند.
مزیت ICCP این است که جریان قابل تنظیم است و برای شرایط شدید مناسب است، ولی به منبع تغذیه، نگهداری و پایش دائمی نیاز دارد.
حفاظت کاتدی با آند فداشونده (گالوانیک)
در این روش بهجای منبع تغذیه از فلزی فعالتر از فولاد (مانند روی) استفاده میشود که خودش خورده میشود و جریان حفاظتی را تأمین میکند. آندهای روی میتوانند بهصورت قطعات گسسته در محلهای ترمیم، بهصورت مش یا با پاشش حرارتی روی سطح بتن اعمال شوند. یکی از کاربردهای مهم آن، جلوگیری از «اثر حلقهی آندی» است؛ یعنی شروع خوردگی جدید در میلگردهای اطراف ناحیهی ترمیمشده.
این روش سادهتر و بدون برق است، اما جریان آن محدود است و عمرش به جرم آند وابسته است؛ بنابراین برای شرایط بسیار شدید معمولاً کافی نیست.
پیشگیری کاتدی در سازههای جدید
اگر خطر خوردگی از ابتدا مشخص باشد (مثلاً سازه در محیط دریایی)، میتوان همان سیستم حفاظت کاتدی را با جریان بسیار کمتر از حالت ترمیم، از مرحلهی ساخت نصب کرد تا لایهی روئین هرگز از بین نرود. در این حالت باید پیوستگی الکتریکی میلگردها از ابتدا در نقشه لحاظ شود. برای المانهای پیشساختهای مانند دیوار خود ایستا در محوطههای ساحلی و صنعتی، معمولاً اولویت با طرح اختلاط مناسب، پوشش کافی و کنترل کیفیت در کارخانه است و پیشگیری کاتدی برای سازههای خاص و با ارزش بالا در نظر گرفته میشود.
استخراج الکتروشیمیایی کلرید (ECE)

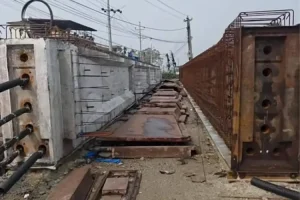

در استخراج کلرید، یک آند موقت و الکترولیت روی سطح بتن قرار میگیرد و جریان نسبتاً بالایی (معمولاً حدود ۱ تا ۲ آمپر بر مترمربع سطح بتن) برای چند هفته (اغلب ۴ تا ۸ هفته) اعمال میشود. یونهای کلرید با بار منفی به سمت آند بیرونی حرکت میکنند و از بتن خارج میشوند و همزمان در سطح میلگرد تولید یون هیدروکسیل باعث افزایش pH میشود. پس از پایان کار، سیستم برداشته میشود و سازه بدون تجهیزات دائمی باقی میماند.
قلیاییسازی مجدد الکتروشیمیایی
اگر علت خوردگی کربناسیون باشد، میتوان با یک الکترولیت قلیایی (معمولاً محلول کربنات سدیم) و اعمال جریان مستقیم، بهمدت چند روز تا حدود دو هفته، pH بتن اطراف میلگرد را دوباره به محدودهی ایمن رساند. مزیت آن این است که بدون تخریب بتن کربناته انجام میشود، اما فقط وقتی مناسب است که میلگرد هنوز دچار خوردگی و کاهش سطح مقطع شدید نشده باشد.
مقایسه روشها: مدت، جریان و نیاز به نگهداری
| ویژگی | ICCP | آند فداشونده | ECE | قلیاییسازی مجدد |
| نوع اجرا | دائمی | دائمی | موقت | موقت |
| منبع تغذیه | لازم | ندارد | لازم (موقت) | لازم (موقت) |
| علت خوردگی هدف | کلرید و کربناسیون | کلرید و کربناسیون | کلرید | کربناسیون |
| نیاز به پایش | ادامهدار | دورهای | پس از اجرا | پس از اجرا |
| مناسب شدت خوردگی بالا | بله | معمولاً کم تا متوسط | متوسط | متوسط |
ریسکها و محدودیتها
- پیوستگی الکتریکی میلگرد: باید تمام میلگردها به هم متصل باشند؛ در غیر این صورت جریان بهطور ناهمگون پخش میشود و ممکن است خوردگی جریان سرگردان در بخشهای ایزوله ایجاد شود.
- واکنش قلیایی-سیلیسی (ASR): تجمع قلیاها در اطراف میلگرد در ECE و برخی سیستمهای کاتدی میتواند در بتنهای دارای سنگدانهی واکنشزا خطرناک باشد.
- فولاد پیشتنیده: در این نوع فولاد، خطر ترد شدن هیدروژنی وجود دارد و روشها باید با محدودیت پتانسیل و طراحی ویژه اجرا شوند.
- افت چسبندگی: جریانهای بالا ممکن است چسبندگی میلگرد و بتن را در نواحی نزدیک کاتد کاهش دهند.
- تخصص اجرا: طراحی و اجرا باید توسط مشاور و پیمانکار متخصص خوردگی انجام شود و با استانداردهای مربوط و ضوابط مبحث نهم مقررات ملی ساختمان هماهنگ باشد.
پایش خوردگی و معیارهای موفقیت
پیش از انتخاب روش و پس از اجرا، وضعیت خوردگی باید سنجیده شود. متداولترین ابزارها عبارتاند از:
- پتانسیل نیمپیل (ASTM C876): نقشهی پتانسیل سطح بتن که نواحی محتمل خوردگی را نشان میدهد؛ تفسیر آن فقط راهنماست و باید با سایر آزمونها ترکیب شود.
- مقاومت الکتریکی بتن: هرچه مقاومت کمتر باشد، خوردگی راحتتر پیشرفت میکند.
- نرخ خوردگی (پلاریزاسیون خطی): برآورد سرعت خوردگی لحظهای.
- نمونهبرداری و آزمون کلرید و عمق کربناسیون: برای تشخیص علت اصلی.
چگونه روش مناسب را انتخاب کنیم؟
۱. علت خوردگی را مشخص کنید: کلرید یا کربناسیون؟
۲. وضعیت میلگرد را بسنجید: اگر سطح مقطع فولاد شدیداً کاهش یافته باشد، تقویت سازهای لازم است، نه فقط حفاظت.
۳. شدت محیط و عمر مورد انتظار را در نظر بگیرید: دائمی یا موقت؟
۴. هزینهی چرخهی عمر را محاسبه کنید: نه فقط هزینهی اجرا.
راهکارهای مکمل (غیرالکتروشیمیایی)
- استفاده از بتن با نسبت آب به سیمان پایین و سیمانهای مقاوم به کلرید
- افزودن مواد پوزولانی (مثل میکروسیلیس)
- افزایش ضخامت پوشش بتن روی میلگرد
- پوششهای محافظ سطحی و بازدارندههای خوردگی
- میلگرد اپوکسیدار یا زنگنزن در نقاط بحرانی
قطعات کوچکتر پیشساختهای مثل مینی نیوجرسی بتنی که در پارکینگها و محوطهها در معرض رطوبت و نمک قرار میگیرند، با کنترل کیفیت در کارخانه و پوشش مناسب، از ابتدا کمتر دچار خوردگی میشوند.
هزینه روشهای الکتروشیمیایی
هزینه به مساحت سازه، نوع آند، دسترسی، مدت اجرا و سیستم پایش بستگی دارد و بدون بازدید و آزمایش قابل تعیین نیست. معمولاً پیشگیری در مرحلهی طراحی و ساخت، ارزانتر از ترمیم و حفاظت کاتدی بعد از خوردگی است. اگر پروژهی شما شامل کفسازی هم هست، همزمان میتوانید قیمت سنگدال بتنی را استعلام کنید.
تهیه قطعات بتنی پیشساخته با کیفیت
مقاومت در برابر خوردگی از کیفیت بتن شروع میشود. رایان پی بتن از سال ۱۳۸۸ قطعات بتنی پیشساخته تولید میکند و کارگاه آن با سالن مجهز به سیستم عملآوری بخار، آماده همکاری با پیمانکاران و ارگانهای دولتی است. برای بررسی و سفارش نیوجرسی بتنی در تهران و دیگر محصولات با شماره ۰۲۱-۵۶۷۱۸۵۲۰ یا ۰۹۱۲۲۱۲۳۰۱۷ تماس بگیرید.
سوالات متداول
روشهای الکتروشیمیایی جلوگیری از خوردگی میلگرد کداماند؟
حفاظت کاتدی با جریان اعمالی، حفاظت کاتدی با آند فداشونده، استخراج الکتروشیمیایی کلرید و قلیاییسازی مجدد الکتروشیمیایی.
حفاظت کاتدی میلگرد چگونه کار میکند؟
با تبدیل میلگرد به کاتد، از انحلال آهن جلوگیری میشود؛ این کار یا با جریان مستقیم از منبع تغذیه (ICCP) یا با اتصال به فلز فعالتر مثل روی (آند فداشونده) انجام میشود.
استخراج کلرید چه مدت طول میکشد؟
معمولاً چند هفته (اغلب ۴ تا ۸ هفته)، بسته به میزان کلرید، ضخامت پوشش و جریان اعمالی.
آیا حفاظت کاتدی برای فولاد پیشتنیده مناسب است؟
فقط با طراحی ویژه و محدودیت پتانسیل، چون خطر ترد شدن هیدروژنی وجود دارد.
تفاوت قلیاییسازی مجدد با استخراج کلرید چیست؟
قلیاییسازی برای بتن کربناته و بازگرداندن pH است، اما استخراج کلرید برای بتن آلوده به یون کلرید.
